隧道窯爐燒制竹木炭，核心是通過(guò)干燥預(yù)熱帶、炭化帶、煅燒帶、冷卻帶的分段控溫與氣氛調(diào)節(jié)，實(shí)現(xiàn)竹材的脫水、熱解、炭化和精煉，終得到密度高、熱值高的竹木炭成品。整個(gè)流程需嚴(yán)格把控溫度、時(shí)間和窯內(nèi)氣氛，具體步驟如下：
　　1.竹材收集與分選
　　選用生長(zhǎng)周期3年以上的竹子，去除枝葉、竹梢等雜質(zhì)，剔除腐爛、蟲蛀的劣質(zhì)竹材。按直徑分類（如細(xì)竹、粗竹、竹片），保證入窯后受熱均勻。
　　2.截?cái)嗯c破碎
　　根據(jù)隧道窯爐車的尺寸，將竹材截?cái)酁?0~60cm的段狀；若為大型竹材，可劈成厚度5~10cm的竹片，避免因竹材過(guò)粗導(dǎo)致內(nèi)部炭化不完全。
　　3.干燥處理
　　竹材天然含水率約40%~60%，直接入窯會(huì)導(dǎo)致炭化時(shí)間延長(zhǎng)、成品開裂。需先進(jìn)行自然干燥或機(jī)械烘干，將含水率降至15%~20%。
　　?自然干燥：將竹材堆放在通風(fēng)、避雨的場(chǎng)地，晾曬7~15天，定期翻堆；
　　?機(jī)械烘干：用熱風(fēng)干燥機(jī)處理，溫度控制在60~80℃，烘干至目標(biāo)含水率，減少窯內(nèi)干燥階段的能耗。
　　4.裝窯碼垛

　　將干燥后的竹材整齊碼放在窯車上，碼垛時(shí)需預(yù)留通風(fēng)間隙（每根竹材間距2~3cm），保證熱氣流順暢流通。碼垛高度不超過(guò)窯車擋板，避免頂觸窯頂；同時(shí)控制每車裝載量均勻，防止窯車運(yùn)行時(shí)傾斜。

　　二、隧道窯爐分段燒制

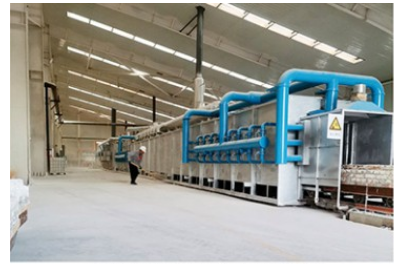

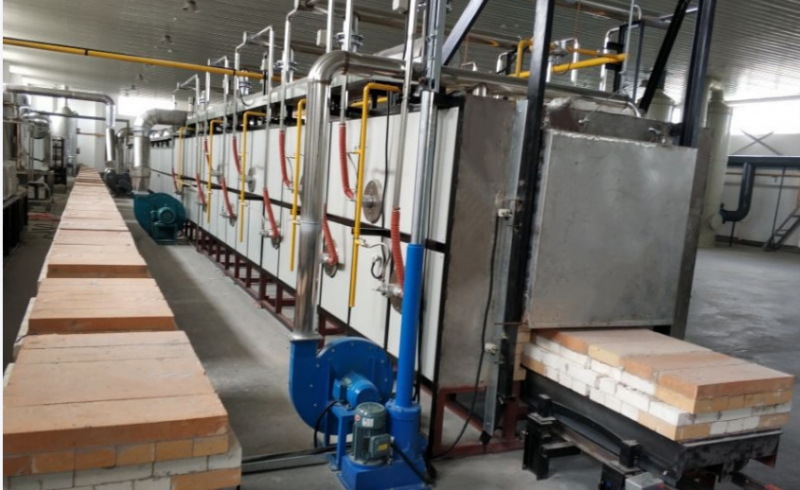

　　隧道窯爐為連續(xù)式生產(chǎn)設(shè)備，窯車通過(guò)軌道依次進(jìn)入不同溫區(qū)，全程燒制周期約24~48小時(shí)（具體時(shí)長(zhǎng)隨窯型和竹材規(guī)格調(diào)整），各溫區(qū)工藝參數(shù)如下：
　　1.干燥預(yù)熱帶（溫度：80~200℃，時(shí)長(zhǎng)：6~10小時(shí)）
　　窯車進(jìn)入預(yù)熱帶后，利用煅燒帶排出的余熱對(duì)竹材進(jìn)行低溫預(yù)熱，核心作用是脫除竹材內(nèi)的自由水和部分結(jié)合水。
　　?隧道窯爐內(nèi)氣氛：保持微負(fù)壓（-5~-10Pa），通過(guò)排煙風(fēng)機(jī)排出蒸發(fā)的水蒸氣，避免水汽在窯內(nèi)凝結(jié)回滲竹材；
　　?操作要點(diǎn)：緩慢升溫，升溫速率控制在10~15℃/h，防止竹材因水分快速蒸發(fā)導(dǎo)致開裂變形。
　　2.炭化帶（溫度：200~500℃，時(shí)長(zhǎng)：10~16小時(shí)）
　　這是竹材轉(zhuǎn)化為木炭的核心階段，竹材在缺氧環(huán)境下發(fā)生熱解反應(yīng)，分解出揮發(fā)分（甲烷、一氧化碳、焦油等），保留碳元素形成竹炭。
　　?隧道窯爐內(nèi)氣氛：嚴(yán)格控制為缺氧還原氣氛，關(guān)閉部分進(jìn)風(fēng)口，調(diào)節(jié)風(fēng)門使氧氣含量低于8%，避免竹材燃燒；
　　?溫度控制：分階段升溫，200~300℃分解木質(zhì)素，300~500℃分解纖維素和半纖維素，揮發(fā)分隨煙氣排出，需通過(guò)焦油回收裝置收集副產(chǎn)品；
　　?關(guān)鍵指標(biāo)：當(dāng)窯內(nèi)煙氣顏色從濃黃色轉(zhuǎn)為淺灰色時(shí)，說(shuō)明竹材基本完成炭化，此時(shí)竹材變?yōu)楹诤稚拇痔俊?br /> 　　3.煅燒帶（精煉帶，溫度：500~800℃，時(shí)長(zhǎng)：4~8小時(shí)）
　　粗炭進(jìn)入高溫煅燒帶，進(jìn)一步脫除殘留的揮發(fā)分，提高竹炭的固定碳含量和密度，增強(qiáng)其硬度和吸附性能。
　　?隧道窯爐內(nèi)氣氛：維持弱還原氣氛，可通入少量水蒸氣或二氧化碳，促進(jìn)炭化反應(yīng)更干凈；
　　?溫度調(diào)節(jié)：根據(jù)成品需求控制溫度，500~600℃得到普通竹木炭，700~800℃得到高密度精制竹炭，溫度越高，竹炭孔隙結(jié)構(gòu)越發(fā)達(dá)；
　　?終點(diǎn)判斷：當(dāng)窯內(nèi)基本無(wú)煙氣排出，窯車表面竹炭敲擊聲清脆時(shí)，煅燒完成。
　　4.冷卻帶（溫度：800℃降至室溫，時(shí)長(zhǎng)：4~14小時(shí)）
　　煅燒后的竹炭溫度高，直接接觸空氣會(huì)發(fā)生氧化燃燒，需在冷卻帶進(jìn)行控溫冷卻。
　　?自然冷卻：關(guān)閉冷卻帶進(jìn)風(fēng)口，利用窯體保溫層緩慢降溫，降溫速率控制在50~80℃/h，時(shí)長(zhǎng)約12~14小時(shí)，此方法竹炭品質(zhì)穩(wěn)定；
　　?強(qiáng)制冷卻（快速降溫）：若需縮短周期，可通入少量冷空氣，配合風(fēng)機(jī)散熱，時(shí)長(zhǎng)縮短至4~6小時(shí)，但需嚴(yán)格控制風(fēng)量，避免竹炭氧化；

　　?注意事項(xiàng)：冷卻過(guò)程中保持窯內(nèi)微正壓（5~10Pa），防止外界空氣侵入引發(fā)竹炭自燃。

　　三、出隧道窯爐后處理
　　1.成品篩選
　　窯車駛出隧道窯后，人工或機(jī)械分揀竹木炭，剔除開裂、炭化不完全的次品，按尺寸和品質(zhì)分級(jí)。
　　2.破碎與精加工（可選）
　　根據(jù)市場(chǎng)需求，將大塊竹木炭破碎為顆粒炭、粉末炭；或進(jìn)行活化處理（通入水蒸氣、二氧化碳），制成吸附性能更強(qiáng)的竹炭活性炭。
　　3.包裝與儲(chǔ)存
　　成品竹木炭用防潮袋密封包裝，儲(chǔ)存在干燥通風(fēng)的倉(cāng)庫(kù)，避免受潮影響熱值和品質(zhì)。
　　還有就是隧道窯爐工藝關(guān)鍵控制點(diǎn)：氣氛控制：炭化帶的缺氧環(huán)境是燒制竹木炭的核心，氧氣含量過(guò)高會(huì)導(dǎo)致竹材燒損，過(guò)低則炭化不完全；升溫速率：干燥和炭化階段需緩慢升溫，防止竹材開裂，保證成品率；冷卻速率：冷卻過(guò)快易造成竹炭結(jié)構(gòu)疏松，冷卻過(guò)慢則降低生產(chǎn)效率，需平衡兩者關(guān)系。
